ระบบยกชิ้นงานคอนกรีตสำเร็จรูป (Lifting System)

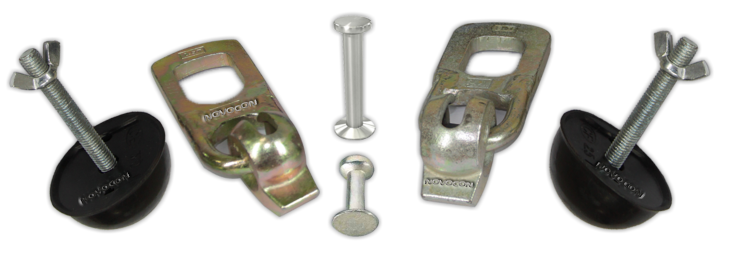

NovoLift คือระบบยกชิ้นงานคอนกรีตสำเร็จรูป ผลิตและจำหน่าย
โดยโนโวคอน เช่นเดียวกับผลิตภัณฑ์ก่อสร้าง อีกหลากหลาย
ประกอบด้วยเดือยเหล็ก (Lifting Anchor), ลูกยาง (Rubber Recess Former)
และหัวยก (Lifting Head Link)
![](images/head-u3257.png)
![](images/shadow3.png)
เดือยเหล็ก
(Lifting Anchor)
![](images/image262_opt.jpg)
เดือยเหล็ก ผลิตขึ้นจากเหล็กกล้าเหนียว มีปลายล่างเป็นฐานแผ่กว้างเพื่อเพิ่มการถ่ายเทกำลังจาก
คอนกรีต ปลายบนทรงมนกลม เพื่อความสะดวกรวดเร็วสำหรับการยกชิ้นงานคอนกรีตสำเร็จรูปอันมี
ขนาดและรูปทรงหลากหลาย เช่นแผ่นพื้น, คาน, ผนัง, บันได, ท่อ ฯลฯ
เกิดเบ้ากลมตรงปลายเพื่อให้หัวยกสวมคล้องได้อย่างสะดวก, รวดเร็วและ
ปลอดภัย ทุกๆครั้งที่ต้องการยกชิ้นงาน
![](images/p1010034.jpg)
![](images/img_2215-u3281.png)
![](images/table.jpg)

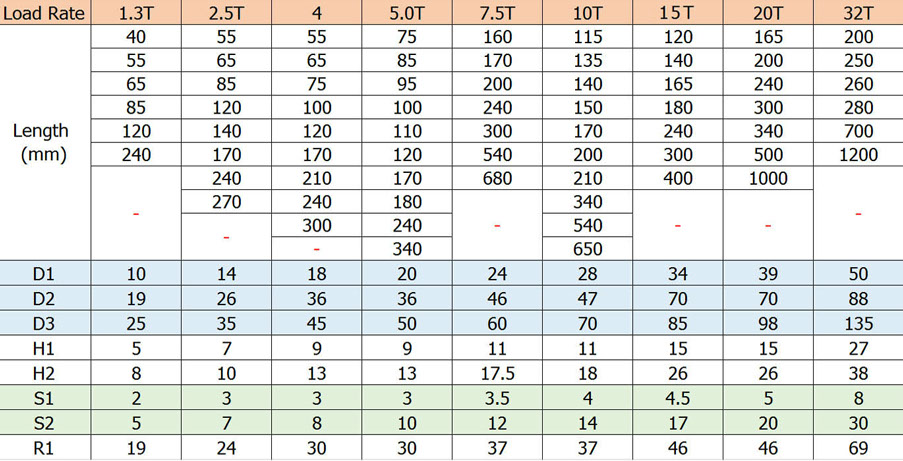

มั่นใจว่าปลอดภัยด้วย Safety Factor ที่มากกว่า 3 เท่า
![](images/shadow3.png)
ลูกยาง (Rubber Recess Former)
มีหน้าที่ทำให้เกิดเบ้ากลมตรงปลายบนของเดือยเหล็ก ผลิตขึ้นจากยางสังเคราะห์ที่สามารถคง
รูปร่างอยู่ได้ แม้อุณหภูมิสูงถึง 120 C หรือเมื่อต้องสัมผัสกับน้ำมันหรือน้ำยาทาแบบจึงสามารถ

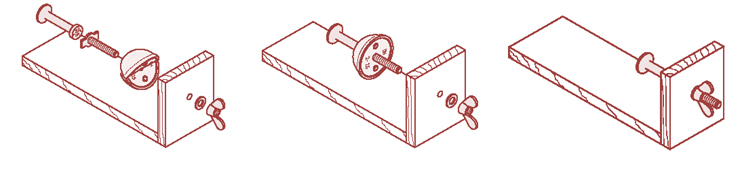

นำมาใช้งานได้หลายครั้ง ในขณะติดตั้งนั้น ลูกยางจะถูกเปิดให้แยกออก เพื่อที่จะให้ส่วนบนของ
เดือยเหล็กผ่านเข้าไปภายในได้ แล้วจึงยึดติดกับแบบหล่อคอนกรีตโดยใช้สลักเกลียวและน็อต
ปีกผีเสื้อช่วยในการยึด
![](images/img_2216.png)
![](images/t22.jpg)
![](images/untitled-4%20(2).jpg)

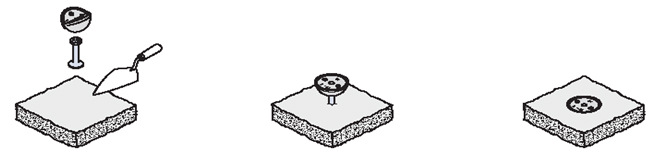

กรณีที่มีความต้องการติดตั้งเดือยเหล็กขณะที่คอนกรีตยังสด (เช่นแผ่นพื้น) ทำได้โดยตักคอนกรีตสดส่วนหนึ่งออกมา
แล้ววางแทนที่ด้วยลูกยางพร้อมกับเดือยเหล็ก ในลักษณะที่ผิวบนของลูกยางอยู่เรียบเสมอกับผิวคอนกรีต ทั้งนี้ต้อง
ระวังให้ส่วนบนของเดือยเหล็กยังคงฝังอยู่กับลูกยาง และอยู่ในลักษณะตั้งฉากกับแบบคอนกรีต การใช้น้ำยาทาแบบ
นั้น จะช่วยให้การถอดแบบง่ายขึ้น และสามารถยืดอายุการใช้งานของลูกยางได้
![](images/untitled-5.jpg)

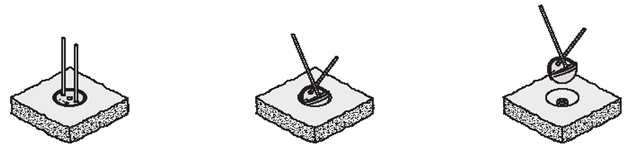

รูที่เปิดอยู่บนลูกยางนั้นช่วยให้เราใช้แท่งเหล็กสอดเข้าไปในลักษณะไข้วกันเพื่องัดลูกยาง จะทำให้สามารถเปิดลูกยาง
ออก ต่อจากนั้นจึงดึงขึ้นมาจากคอนกรีตได้โดยง่าย
![](images/untitled-1.jpg)
![](images/shadow3.png)
หัวยก (Lifting Head Link)

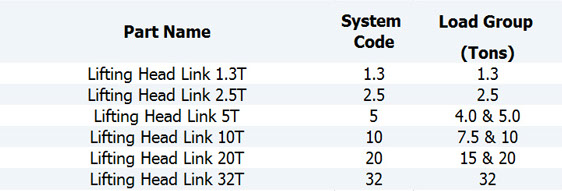

หัวยก เป็นอุปกรณ์เพื่อช่วยในการยก ขนส่ง และติดตั้งชิ้นงานคอนกรีตสำเร็จรูป ได้อย่างสะดวก รวดเร็วและปลอดภัย มีขนาด ตั้งแต่ 1.3 - 32 ตัน
![](images/t3.jpg)
![](images/shadow3.png)
![](images/20120806_1405431-u4043.png)

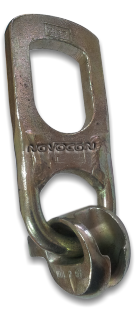

หัวยก (Lifting Head Link) หลังจากที่ถอดแบบและนำลูกยางออกมาแล้ว หัวยกจะถูกเกี่ยวเข้า กับส่วนหัวของเดือยเหล็กปลายมนกลม สามารถยกชิ้นงานคอนกรีตที่พร้อมสำหรับนำไปกองเก็บ หรือขนส่งต่อไปอย่างมีประสิทธิภาพ
• ปลอดภัยต่อชิ้นงาน และบุคคลากร
• ง่าย, สะดวก, รวดเร็ว
• เชื่อถือได้อย่างเต็มที (Safety 3-5 เท่า)
• เหมาะกับชิ้นงานคอนกรีตสำเร็จรูปทุกขนาด
![](images/p1010070.png)
การยกและวางชิ้นส่วนคอนกรีตสำเร็จรูป
ชิ้นงานคอนกรีตสำเร็จรูปที่ถูกผลิตขึ้นนั้นจะต้องมีการยกและการวางด้วยวิธี การที่ถูกต้องโดยใช้อุปกรณ์ที่เหมาะสม เพื่อลดโอกาสการเกิดอุบัติเหตุ ด้วย เหตุนี้ โนโวคอนจึงได้ใช้ระบบยกที่ปลอดภัยที่สุดและให้ความสะดวกรวดเร็ว ต่องานหล่อชิ้นส่วนคอนกรีตสำเร็จรูป ระบบยกประกอบด้วยเดือยเหล็ก ปลาย ทรงกลม, ลูกยาง และหัวยก ที่ถูกออกแบบให้เกิดความคล่องตัว ประหยัด
ปลอดภัยสูงสุด และทำให้เกิดการลื่นไหลสอดประสานของงาน ทุกขั้นตอน
![](images/lif1.jpg)
![](images/untitled-14.jpg)
![](images/untitled-16.jpg)

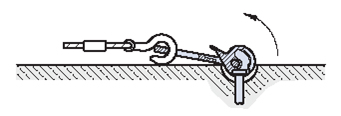

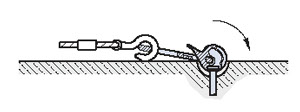

คล้องหูยกเข้ากับส่วนหัวของเดือย
แล้วกดสลักลง
แผ่นคอนกรีตถูกยกได้โดยง่าย
ในทุกทิศทาง
ถอดหูยกออกได้เพียงหย่อนลงมา
แล้วปลดสลักออก
![](images/shadow3.png)
![](images/untitled-12.jpg)

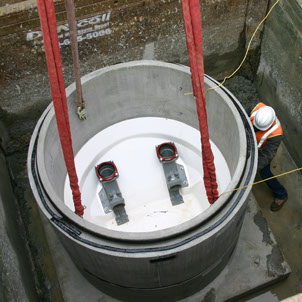

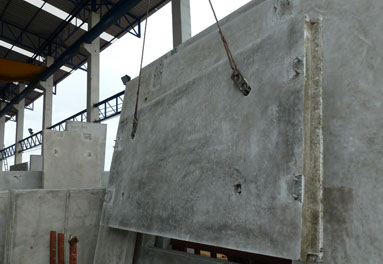

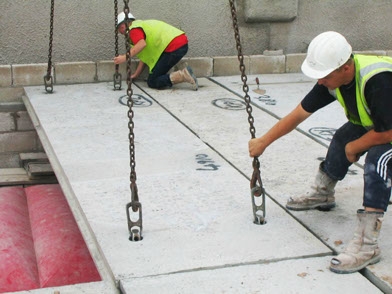

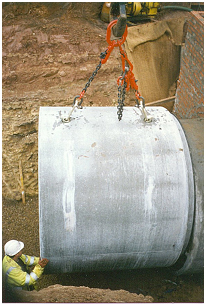

ตัวอย่างการใช้งาน
![](images/wetwell_barrel_placed_on_base.jpg)
![](images/untitled-10.jpg)
![](images/p101002s5.jpg)
![](images/lifting3.jpg)
